激光熔敷機器人工作站

激光熔敷機器人工作站

針對工業生產領域中，大型裝備工件局部破損的修復再生，開發了三維數字化激光熔敷機器人工作站，可滿足高精度、高靈活、可移動的修復任務需求，用來完成大型工件破損部位的在線修復。

三維數字化激光熔敷機器人工作站包括工控機、機器人及其控制器、激光三維掃描儀及視頻采集卡、激光槍及其控制器、金屬粉送粉器及其控制器等幾個主要組成部分。將機器人控制技術、三維模型重構技術和激光熔敷技術有機結合。

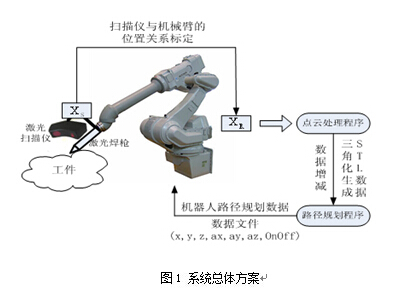

如圖1所示，系統總體方案。利用激光掃描儀對物體進行掃描，得到目標物體的三維模型；利用三維模型生成機器人的修復運動軌跡；利用機器人攜帶激光器完成修復工作；修復之前利用系統軟件進行運動仿真，修復過程中借助于人機界面對激光器和送粉器的通斷和強弱進行調節；同時，系統軟件監控運行狀態，對出現的意外情況進行報警。

目標市場

（1）冶金行業的設備修復

由于鋼鐵冶金設備中的大型軋輥、軸類零件以及齒輪等都是高附加值的零件，激光加工的費用均在原值的25%以下，而且激光加工的周期短，可以大大節約維修的時間，從而保證了及時生產，并且性能如同新件。

（2）電力行業的設備修復

電力行業廣泛使用汽輪機，汽輪機葉輪是維修比較頻繁的設備。利用先進技術對這些易損部件進行修復，其強度可達到原強度的９０％以上，修復費用則不到重置價格的１／５，更重要的是縮短了維修時間，解決了大型企業重大成套設備連續可靠運行所必須解決的轉動部件快速搶修難題。

（3）汽車模具表面處理

汽車模具鍍膜和淬火模具的表面處理技術，是通過表面涂覆、表面改性或復合處理技術，改變模具表面的形態、化學成分、組織結構和應力狀態，以獲得所需表面性能的系統工程。

（4）大型齒輪表面處理

輪船齒輪箱、大型減速機、風力發電增速箱等設備需要使用大型高精度特種齒輪。大型齒輪表面的鍍膜或淬火處理的通用設備----熱處理滲碳爐加工成本高昂，而采用本項目所述機器人工作站可以有效地節省成本，提高生產效率。

系列產品

（1）機器人激光修復工作站

本工作站中，機器人控制技術、激光加工技術與模型三維重建技術完整地結合在一起。隨著客戶需求的變化，也可以只將機器人控制技術與激光加工技術結合在一起，形成機器人控制的激光加工產品；或者單獨把機器人控制技術與模型三維重建技術結合在一起，形成機器人控制的三維模型重建產品，滿足客戶的多種需求。

（2）三維激光修復機床

本工作站中，可以采用電弧槍來代替激光槍，或者采用三維運動平臺代替六維機器人，從而形成功能比較低端的產品，適用于精度要求不太高或不需在線修復的場合，構成高端、低端結合的系列產品。
