機器人靈巧手
機器人靈巧手簡稱靈巧手，是一種具有類似人手結構和功能的機器人末端執行器。基本特征是至少具有3個手指，每指至少具有3個
軸線不完全平行的自由度，通常靈巧手還集成力覺、視覺等多種傳感器。
靈巧手能穩定抓持形狀各異的物體，并對其進行靈活操作。靈巧手還是與外部環境溝通的橋梁，傳感器系統可以獲得目標物體的位
置、大小、輕重、軟硬等相關信息，從而有效提高機器人的自主決策能力。其潛在的用途在于極限或有害環境下替代人類執行任務，
如太空、水下及核輻射環境等。
靈巧手自由度減少，結構簡化后成為機械手，功能也相對較弱，可用于工業場合夾持工件，也可用于人體假肢和人形機器人。
如圖1所示，自主開發的仿人形靈巧手。其設計指標如下：
1) 采用仿人手布局，具有5指11自由度，尺寸小于人手1.5倍，重量小于2.5Kg；
2) 手指端法向捏緊力大于10N，手指單關節運行速度大于1rad/s；
3) 拇指、食指和中指指端具有6維力/矩傳感器，主動關節軸裝有電位計測量轉角；
4) 單指設計模塊化直流伺服驅動電機藏于手指或手掌內，內部走線。
如圖2所示，四指仿人形靈巧手三維模型。此型靈巧手仿照德國DLR-II設計，共有四個手指12個自由度。具有完備的設計圖紙，
可在較短時間內提供樣機。

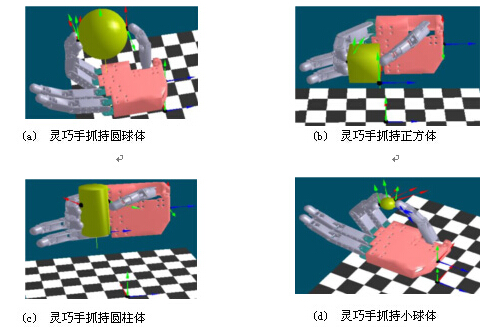

如圖3所示，五指靈巧手抓持典型物體仿真。
圖3 五指靈巧手抓持典型物體仿真
如圖4所示，兩自由度機構結構示意圖。指掌關節結構設計是研制仿人形靈巧手樣機的重要一環。自主研發的用于指掌關節的兩
自由度機構，具有國際領先的科技水平。此機構對同類仿生關節設計具有重要參考價值。
圖4 兩自由度關節機構結構示意圖
